تحديد الفواصل الهيدروليكية في تصميم أنظمة التدفئة والتهوية وتكييف الهواء: مرجع استشاري

مكان وجود الفاصل الهيدروليكي في تسلسل التصميم

بالنسبة لاستشاريي الهندسة الكهربائية والميكانيكية، يكون الفاصل الهيدروليكي (خزان الفصل) عادةً واحدًا من آخر مكونات غرفة المصنع الرئيسية المقيدة في الجدول الزمني، لأن حجمه يعتمد على القرارات المتخذة مسبقًا - معدل تدفق الحلقة الأولية، وعدد مناطق الضخ الثانوية، وما إذا كان يتم استخدام استراتيجية التدفق الأولي المتغير أو التدفق الأولي الثابت. يعد تحديده في وقت مبكر جدًا، قبل الانتهاء من أحمال المنطقة، سببًا شائعًا لتغييرات تخطيط غرفة المصنع لاحقًا.

بمجرد تأكيد التدفق الأولي، يصبح من السهل توثيق وظيفة الفاصل في التصميم: فهو يفصل الدوائر الأولية والثانوية بحيث يمكن تصميم كل منهما والتحكم فيها وموازنتها بشكل مستقل، مما يؤدي بدوره إلى تبسيط تسلسل التحكم المكتوب في مواصفات نظام إدارة المباني.

العناصر المدرجة عادة في الجدول

• معدل تدفق التصميم وحجم الاتصال، يتناسب مع حجم الطلب الأقصى للدائرة الأولية.
• تتوافق مادة الجسم ومعدل الضغط مع ظروف تشغيل المصنع الأساسي.
• نوع الاتصال (ذو حواف/ملولب) متوافق مع الأنابيب المجاورة المحددة في مكان آخر في المستند.
• يلزم وجود ميزات متكاملة، مثل تنفيس الهواء أو فصل الأوساخ، إذا كان المقصود من الوحدة ذات الوظائف المدمجة أن تحل محل فواصل الهواء/الأوساخ المنفصلة.
• متطلبات العزل، حيث يقع الفاصل في مساحة نباتية مكيفة أو غير مكيفة.

ملاحظات التنسيق لتخطيط غرفة المصنع

نظرًا لأن الخزان يجب أن يقع بين مجموعات المضخات الأولية والثانوية، فيجب تنسيق بصمته المادية واتجاه الاتصال مع رسم تخطيط غرفة المصنع قبل الانتهاء من جداول المضخة - غالبًا ما يؤدي تحريك الفاصل بعد تحديد منحنيات المضخة إلى إعادة فحص NPSH وتوجيه الأنابيب. يمكن للاستشاريين الذين يعملون مع شركة مصنعة تنتج أيضًا أقواسًا وصمامات ومشابك متشعبة لنفس غرفة المصنع أن يقللوا أحيانًا من تكاليف التنسيق عن طريق تحديد أجهزة اتصال متوافقة من مصدر واحد.

الأسئلة المتداولة

في أي مرحلة من التصميم يجب تحديد حجم الفاصل الهيدروليكي؟

بعد الانتهاء من معدل تدفق الحلقة الأساسي وتكوين مضخة المنطقة الثانوية، لتجنب تغيير الحجم لاحقًا في تخطيط غرفة المصنع.

هل يؤدي تحديد فاصل هيدروليكي إلى إلغاء الحاجة إلى فواصل منفصلة للهواء والأوساخ؟

ليس دائمًا — يعتمد هذا على ما إذا كانت الوحدة المحددة تشتمل على ميزات مدمجة لتنفيس الهواء وفصل الأوساخ؛ تحقق من مواصفات طراز الشركة المصنعة.

هل يمكن تخصيص أحجام ومواد التوصيل لتتوافق مع مواصفات الأنابيب الحالية؟

نعم - يمكن للشركات المصنعة مثل Jinyi إنتاج خزانات بأحجام توصيل مخصصة ومواد هيكل للمواصفات الخاصة بالمشروع.

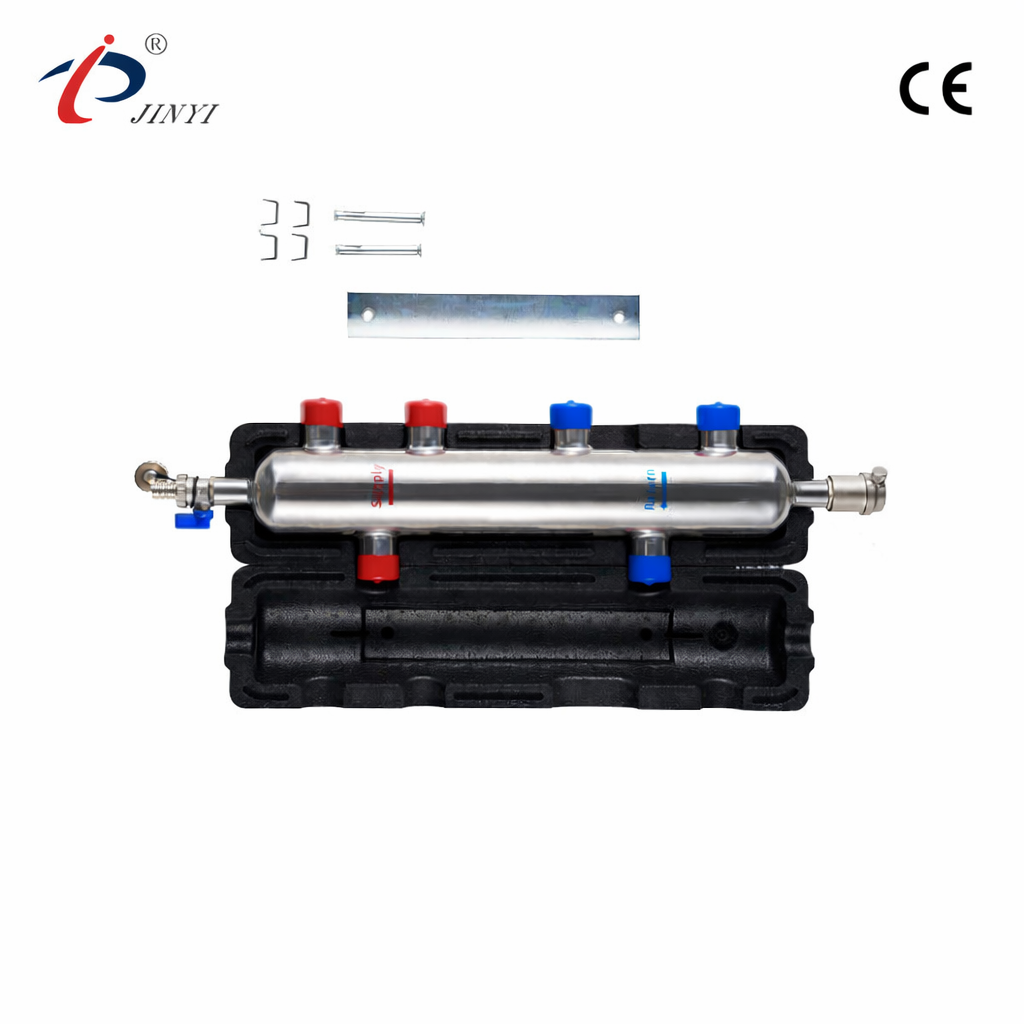

اطلب الرسومات الفنية وورقة بيانات المواصفات لسلسلة JY عبر صفحة منتج خزان الفصل .
